箕面市 トイレ水漏れ TOTO SH90BAK 排水弁交換

2020.6.11

箕面市 トイレ水漏れ TOTO SH90BAK 排水弁交換




今回の内容はTOTOのトイレの水漏れの内容の物になります。今回はSHタイプの排水の交換内容をご紹介します。



今回のタンクはSH90と言うタイプの品番の物になります。基本的にはこのSHの品番の付くものはかなり共通部品が多いので



他のタイプのSH品番の物にも対応可能だとは思いますが違うものもありますのでご注意ください。



このSHタイプのトラブルなんですが、一番多いのはダイアフラムのトラブルなんですが最近は今回紹介する排水弁のトラブルも増えてきました。



ダイアフラムのトラブルの場合は水が出なくなるやシューーーっと音だけ聞こえるといった感じなんですが



ここの排水弁が故障劣化すると突然水が漏れてきたり、リズムよく水が漏れたりするトラブルになります。



ここの部品の交換をご紹介していきたいと思います。





排水弁の丸ごと交換とゴムのみの対応も可能です





今回は排水弁の丸ごと交換のご紹介になります。



箕面市 トイレ水漏れ TOTO SH90BAK 排水弁交換

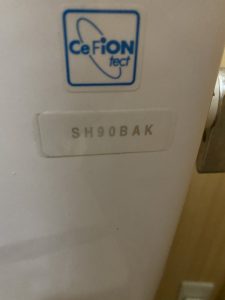

TOTOのタンク品番は大体正面右上辺りにステッカーで貼ってあります。INAXの場合は向かって左の横の下あたりにステッカーで貼ってあることが多いです。



INAXはちょっとわかりづらいところにありますがTOTOは簡単な所で分かりやすくなっています。





箕面市 トイレ水漏れ TOTO SH90BAK 排水弁交換

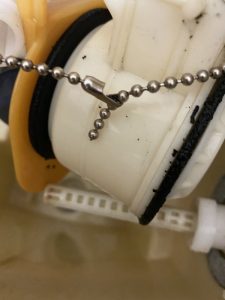

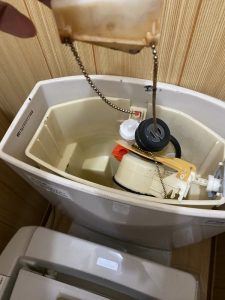

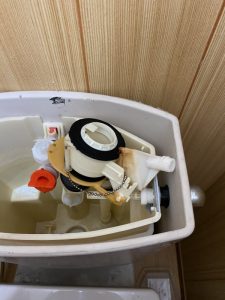

早速タンクから排水弁を取り外してみます。今回はチェーンも一度切れて補修してある感じでした。



ここのチェーンがわりかし簡単に切れてしまうんですが、ここのチェーンだけでの販売はなく応急修理か排水弁丸ごと交換でないと修理ができない部分です。



箕面市 トイレ水漏れ TOTO SH90BAK 排水弁交換





裏返してみたらもうゴム類はボロボロになってしまっています。さらに変形もしています。



箕面市 トイレ水漏れ TOTO SH90BAK 排水弁交換



ゴムもボロボロですしチェーンも補修されてる感じですので丸ごと交換になりますが早速交換していきます。



実はかなり簡単な作業で物を取り外して元の位置に戻すだけなんです。



正直部品さえあれば誰でも簡単にできるものです。かなりDIY向きですね!!



箕面市 トイレ水漏れ TOTO SH90BAK 排水弁交換

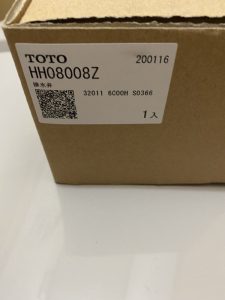

この商品が排水弁になります。ここの排水弁もタンクによっては違うものもありますがこのHH08008Zの品番の物が一番多い感じです。



タンクの中にたまる水の量で排水弁の形状も変わってるみたいです。



箕面市 トイレ水漏れ TOTO SH90BAK 排水弁交換

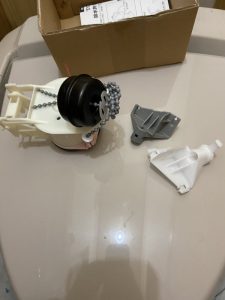

中にはこの部品が入っています。排水弁の本体部分とレバーの部品と入っています。レバーの形状を確認してから新しいものを取り付けましょう。



箕面市 トイレ水漏れ TOTO SH90BAK 排水弁交換

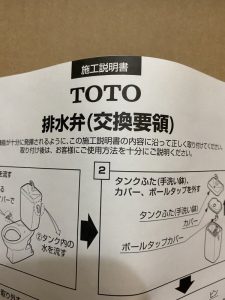

ちゃんと交換要領書も絵付きで入っていますので間違えることもないとは思います。



取り付け方と言うよりはレバー部品の所を確認するだけかもですが・・・。



箕面市 トイレ水漏れ TOTO SH90BAK 排水弁交換

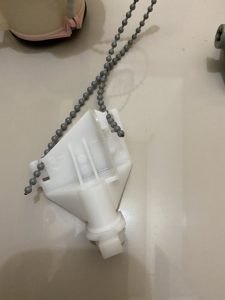

先にレバー側の部品にチェーンを取り付けておきます。後ははめ込むだけで完成していきます。



箕面市 トイレ水漏れ TOTO SH90BAK 排水弁交換

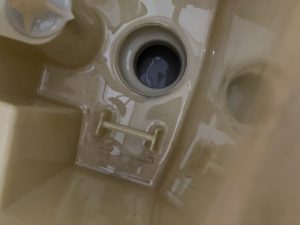

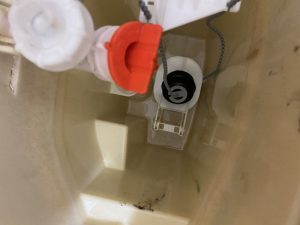

タンク底のH状の所にはめ込みます。ここにパコっとはめ込んでいきます。



箕面市 トイレ水漏れ TOTO SH90BAK 排水弁交換



こんな感じになります。この後にレバー部品をレバー本体に取り付けます。



箕面市 トイレ水漏れ TOTO SH90BAK 排水弁交換

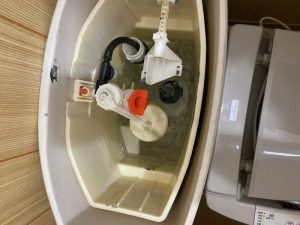

完成したらこんな感じになります。レバーのピンの位置を間違えるとレバーが下りなくなってしまうので注意が必要になってきます。



ここで水漏れチェックをします。今回は手洗いの無いタイプなので蓋を開けたまま水漏れチェックをしています。



手洗いがある場合は必ず蓋をしてから確認作業をして行きましょう。これを忘れると大変な事になりますから・・・。



今回は排水弁の交換をご紹介しましたが、この作業時にダイアフラムも一緒に交換することをおススメしています。



このSHタンクの主要部品なので同時に交換しておくと今後のトラブルもなくなると思われますので、中途半端の交換よりは



しっかり交換しておく方がおススメです。



今回はこれで終わりたいと思います。ありがとうございました。
