DIYでカートリッジ交換はこうするんだぜ!!TOTO THY582N

2019.6.3

DIYでカートリッジ交換はこうするんだぜ!!TOTO THY582N




最近の蛇口でよく耳にするカートリッジとは何ぞや!?よく質問を受けます。



大体のお客様に関しましては、基本的に蛇口はパッキンでしょ見たいな感じなんですが



最近のレバー式の蛇口にはそんなパッキンなんてものは入ってないんですね・・・。



ただ説明も難しいので、今回TOTO製の蛇口でのカートリッジ交換をしましたのでその写真等で



どんなものなのか説明してみますね!!





カートリッジって何なの??




よくある質問なんですが、まずはカートリッジって何者なの??ってところなんですが



昔で言うパッキンの役目をしている部品なんですが、言葉での説明にかなり難しさを感じていますが



つたない日本語で頑張ります(笑)



まずは最近の蛇口は混合栓のシングルレバータイプと呼ばれるものがほとんどなんですが



このシングルレバータイプには必ず使用されている部品になります。



お湯と水を一つのレバーで混合させる部品なので、シングルレバータイプの蛇口には必ずあるもんなんです。



カートリッジ交換はこうするんだぜ!!

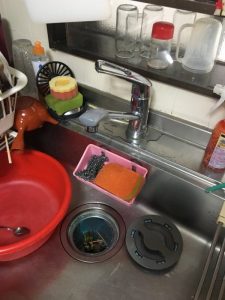

今回はこの蛇口のカートリッジの交換を紹介していきたいと思います。



TOTO製の蛇口のカートリッジこうかんになります。



まずはレバーを外すんですが、このタイプは引っ張ればとれます。中にはネジが付いているものや



固定先が隠れて見えないなどメーカーや種類によってさまざまですが今回はよく見るタイプの蛇口でチャレンジ



カートリッジ交換はこうするんだぜ!!

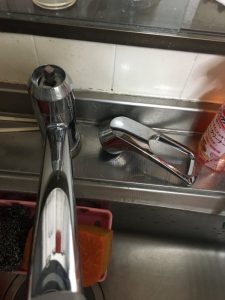

こんな感じで取れちゃいます。簡単なんですよ!!



カートリッジ交換はこうするんだぜ!!

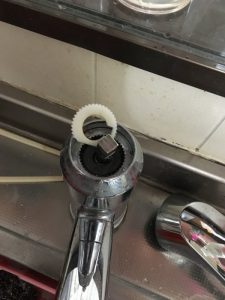

レバーを外してみるとこんな感じです。何か変な白いものがありますがこの辺も取って行きます。



TOTOっさんの商品は比較的簡単な取り付けなのでお客様でもチェレンジできるレベルですね!!



この写真を追っかけながらDIYにチャレンジするのも全然ありですね!!



カートリッジ交換はこうするんだぜ!!

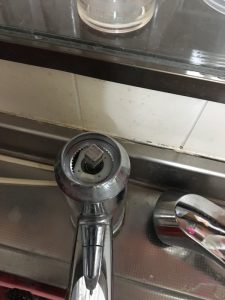

こんな感じに外れてくれます。ラジオペンチなどあったら簡単に取れますね!!



後は本体のカバーを外します。



カートリッジ交換はこうするんだぜ!!



このカバー意外に簡単に取れます。ほかのメーカーのものだとこうは行きません!!



メチャクチャ固くなってますので結構大きな工具が必要になってきます。

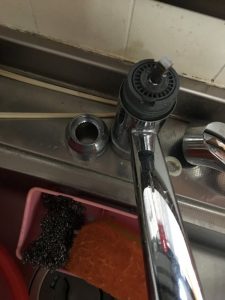

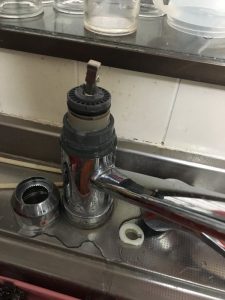

それはさておき次は本体にはまり込んでいるカートリッジを取り出していきますよ!!



カートリッジ交換はこうするんだぜ!!

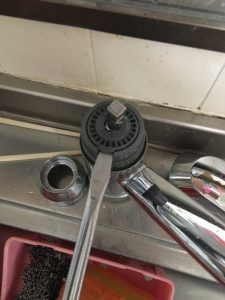

この様にスコット抜けてきてくれます。マイナスドライバーなどを使ってこじってあげると簡単ですね!



カートリッジ交換はこうするんだぜ!!



こんな感じでコネコネすると取れてくれます。



はてさて取りはずしたカートリッジを見てみましょう!!



カートリッジ交換はこうするんだぜ!!

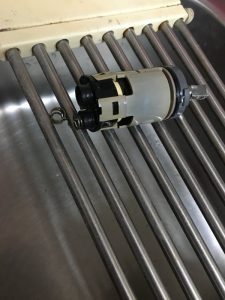

こんな長細い感じの部品なんですよ!!もう完全にガタガタになってますけど・・・。



色も変色してますしね!!



さて次はカートリッジの新品と比べましょう!!

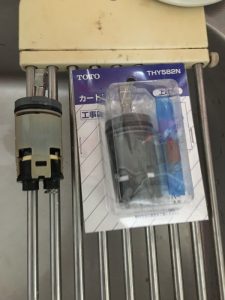

カートリッジ交換はこうするんだぜ!!



色が全然違いますね・・・。こんなに変色というか色落ちというか・・・。するもんなんですね(;・∀・)



この部品はTOTO THY582N と言う部品なんですがTOTOさんのカートリッジではこの部品が定番ですね!!



見比べててもしょうがないので取り付けにかかりましょう!!



カートリッジの取り付け時に注意することがいっぱい!!






さて早速取り付けにかかるのですが、この部品には注意する点があります。



他のメーカーさんは外して新しい物を乗っけて蓋して終わりなんですが、TOTOさんはここだけめんどくさい!



他社の物はまず取り外しにかなり苦労しますが、TOTOさんの物は取り付けに失敗する方が多いんです。



なぜかって所を紹介していきましょう!!



カートリッジ交換はこうするんだぜ!!

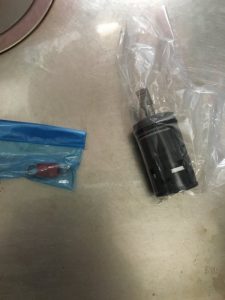

まずはパッケージから物を出してみました。



そうすると本体部品と何やらバネとオレンジのゴムの様なものが入っています。



本体自体は特に取り付けに問題はないのですが(はまる様にしかはまりません)この別の部品が意外にミソなんです



カートリッジ交換はこうするんだぜ!!

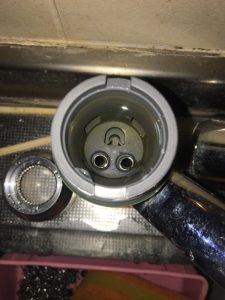

完全に外した状態なんですが上から見るとこんな感じになっています。



手前に変な穴が二つありますね・・・。元々ここにあの部品と同じものが入っていたのですが



今回は本体を外した時に一緒についてきました。



バネに関してはペンチで取り除きましたが・・・・。



ここに同じように取り付けしていくのですが、ここからがミソです!!



カートリッジ交換はこうするんだぜ!!

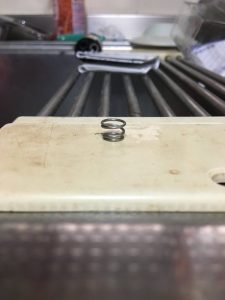

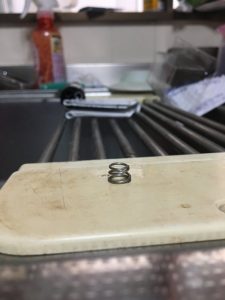

取り付ける際によく間違えるのがこここのバネの向きを間違うんです。



これは逆向きなんです。正解はこちら



カートリッジ交換はこうするんだぜ!!



この向きを間違えると取り付けに失敗します。水漏れします・・・。



注意点てこれだけなんですが・・・。以外に簡単な事ですんません・・・(;^_^A



ただ重要なポイントなので気を付けてくださいね!!



カートリッジ交換はこうするんだぜ!!

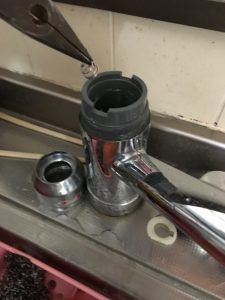

さあまずはバネの取り付けです!こんなペンチがあれば簡単です。間違っても手でチャレンジはしない事ですね!!



イライラして途中で投げ出してしまいます(笑)まあ指しか入らないのでやらないと思いますけど。



カートリッジ交換はこうするんだぜ!!

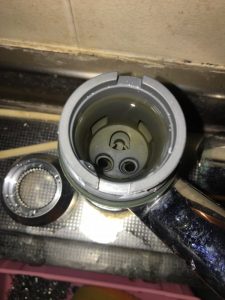

さあ二つの穴にバネを挿入完了ですね!!



後はオレンジ色のパッキンをバネの上に挿入していくだけです。

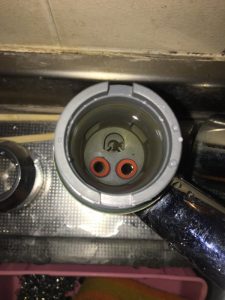

カートリッジ交換はこうするんだぜ!!



このオレンジのパッキンも意外に付けにくいのですがバネの上にしっかり乗っかります。



周りの枠より微妙に大きい感じなので上手いことはめてあげてください。



ここまでくればもう終わりに近づいてます。あと少し頑張りましょう(笑)



カートリッジ交換はこうするんだぜ!!

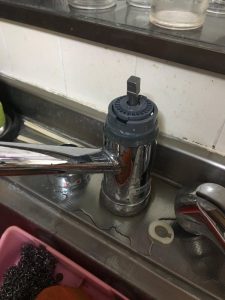

まあ後は本体のカートリッジをはめ込むだけなんですが・・・。これは説明も不要でしょう



はまるようにしかはまらないので。だだカートリッジの上にリングのゴムが付いていますのでそこが隠れるまで



しっかり押さえていきます!!



カートリッジ交換はこうするんだぜ!!

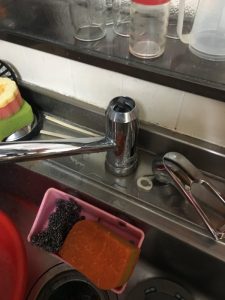

後は外した時のように元に戻して行くだけです。



ただ最初の方で外した白い部品なんですが、うまくはまらない場合があります。



カバーのネジの緩み止めみたいなものなのでしっかり噛みこまないとはまらないことがあるのでそこは



要調整です!ある程度閉まっていれば水漏れはしないので微妙に緩めるのもありですよ!!



カートリッジ交換はこうするんだぜ!!



さあ後はレバーを元に戻して水漏れのチェックですね!!



ポタポタしていないかと本体からの水漏れはないか確認して作業は完了です!!





DIYでも出来そうでしょ!?






長々と説明しましたが、あくまでもこの作業はTOTO製の蛇口の一部の種類の物です。



全く同じカートリッジが入っていれば同じ要領で取付は可能ですがTOTOの物でも年数によってカートリッジ



が違う場合がありますので蛇口の品番などでカートリッジの種類もわかるのでしっかり調べてからチャレンジしてくださいね!



先に分解してしまうとバラバラで元に戻らないこともありますので!!そこんところお願いしますよ!!見切り発車ダメ・ゼッタイ!



近年楽な蛇口などいっぱいできてきましたが昔の蛇口なんてお父ちゃんが勝手にパッキン変えて直してたもんです。



時代は変わって複雑っぽい感じですがやってできないことはないでしょう!!



ただ簡単な注意点はしっかり元栓(止水栓)を止めてから作業を始めてくださいね!!



よく忘れる人もいますので。まずは家の外にある水道メーターの横位にある止水栓を確認してから作業しましょうね!!



それ忘れたらとんでもないことになりますからね(笑)笑い事ではなくなるんですが・・・。



まあ自身のない人はプロに任せましょう!!プロなら10分もあれば十分終わります。



よく言うでしょ!?餅は餅屋だって!!(笑)
